LDM2-90圓柱光源日本進口CCS

 使用我們*的散熱結構。從寬廣的發光表麵發出漫射光，以包裹整個作品。

特征

來自LED的照射光穿過導光擴散器，並且從寬的發光表麵照射均匀擴散的光，從而包裹整個工件。

配置實例

LDM2-90

LDM2-90圓柱光源日本進口CCS

成像實例

鋁瓶罐的印刷和成像

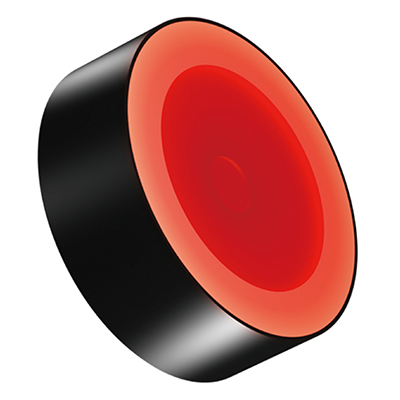

LAV係列

散射光照明和同軸落射照明的復合結構。用焊料等光滑的表麵均匀且均匀地照射彎曲的工件。

特征 定製實例 成像實例

特征

組合照明與散射光和同軸照明。均匀地照射光滑的彎曲工件。

配置實例

LAV-80

成像實例

連接器引腳的外觀成像

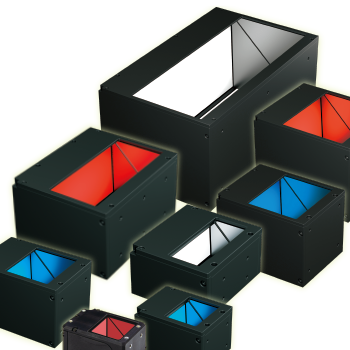

LFV3-G係列

同軸照明通過采用薄的半反射鏡來抑製重影的發生。
與傳統產品相比，通過提高輸出和均匀性，可以支持使用高像素相機進行成像。

• 配有薄薄的半反射鏡
• 通過抑製重影的發生實現高分辨率成像
• 通過的照明技術實現高輸出並提高均匀度
• 8種尺寸和24種型號的陣容
• LED發射顏色有紅色，白色和藍色

LFV3-G的特點

通過安裝薄的半反射鏡，它可以支持高像素相機的成像

它抑製了重影的發生，並實現了比傳統產品更高的分辨率成像。高像素相機成像的理想選擇。

●產生鬼影的原因（圖片）

半反射鏡的厚度會導致光程不同，從而產生重影。
通過減小半反射鏡的厚度，還減小了重影圖像的偏差量，從而能夠進行高分辨率成像。

●LFV3-G係列的結構圖（圖片）

• （1）光學玻璃
  ・光學玻璃用於相機窗口和半透明鏡。
• （2）
  通過采用薄的半反射鏡和薄的半反射鏡來實現高分辨率成像。
• （3）窄方向性平麵光源
  ・通過抑製窄方向角的照射光的擴散，實現高方向性的照射。
• （4）保護板（可選）-
  使用經過防反射膜（AR塗層）處理的厚度為2 mm的透明丙烯酸。

實現比LFV3高2.5倍的輸出

紅色的亮度是2.5倍，白色的亮度是2倍，藍色的亮度是1.5倍。（* 2）

（* 2）與LFV3係列的每種發射顏色相比。（這是參考值，而不是保證值。）

此外，通過將其與POD係列選通過載驅動電源結合使用，可以使用
幾倍的亮度。
有關選通過載電源POD係列的更多信息，請參見POD係列頁麵。

8種尺寸和24種型號的陣容

新的尺寸係列可用於多種用途。LED發射顏色有紅色，白色和藍色。

LFV3-G-27模型

LFV3-G-30X60模型

LFV3-G-35型號

LFV3-G-50模型

LFV3-G-50X100模型

LFV3-G-70型號

LFV3-G-100型號

LFV3-G-100X200型號
